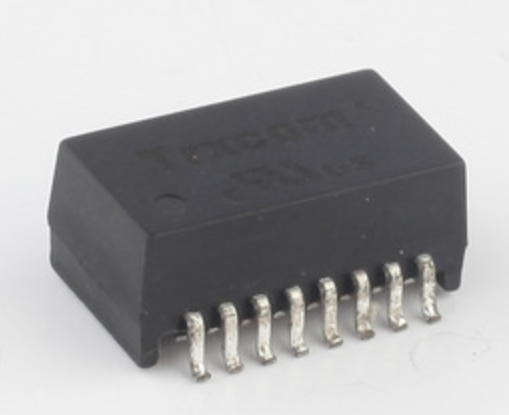

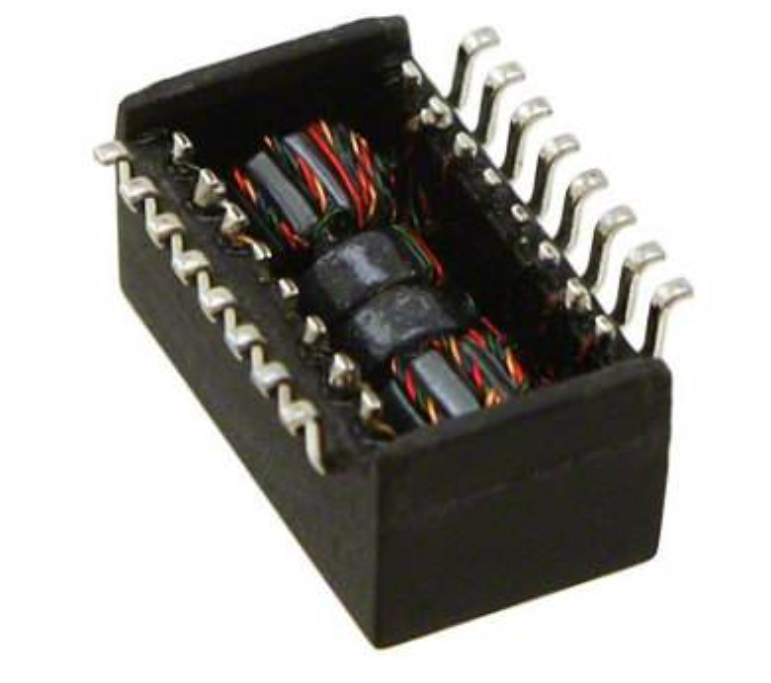

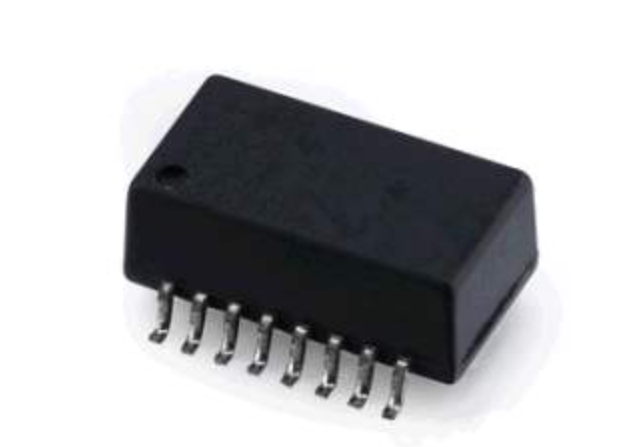

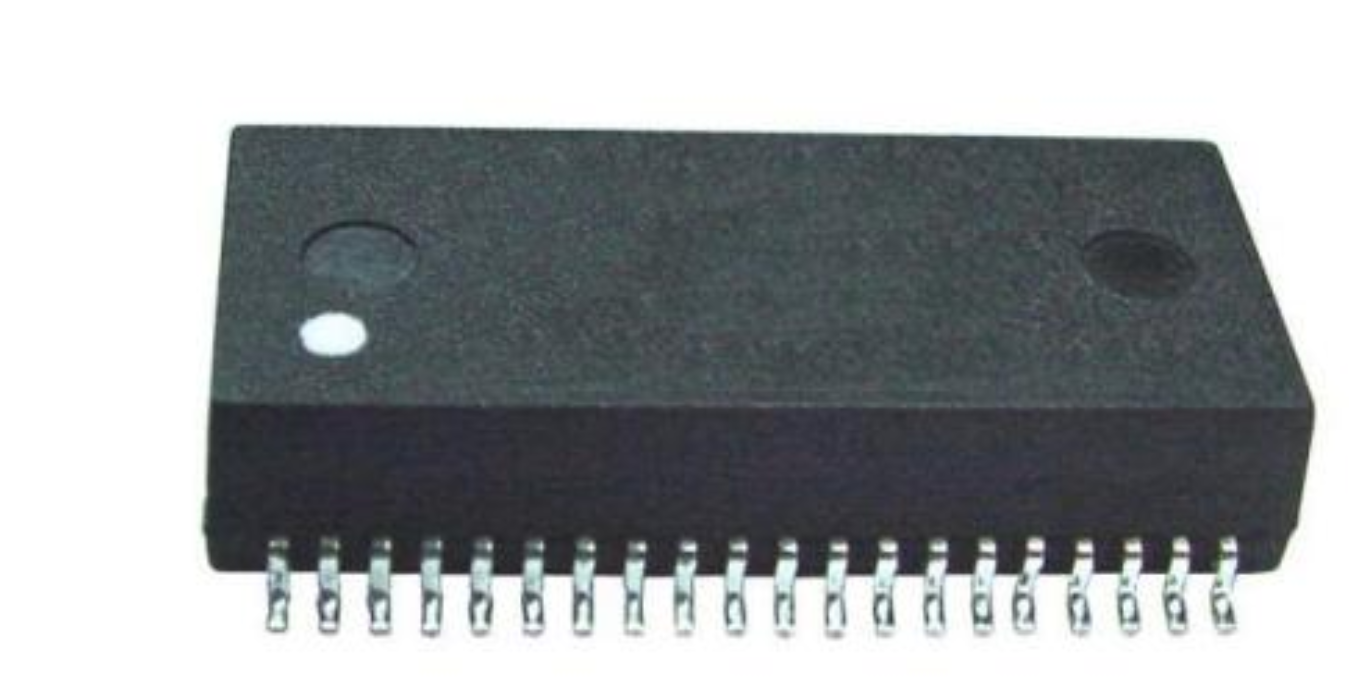

网络变压器又名网络隔离变压器、以太网变压器、网络滤波器。产品类型又分为单口、双口、多口、10/100BASE、1000BASE-TX、10000BASE-TX和RJ45接口集成型网络隔离变压器。产品主要应用于：RJ45网卡、以太网交换机、网络路由器、ADSL、VDSL数字设备、EOC终端、EPON/GPON三网融合设备、网络机顶盒、智能电视、网络摄像机、SDH/ATMSDH/ATM、PC主板、电脑周边、工业主板、网络伺服器、电信通讯基站smallcell等设备。
网络变压器主要有信号传输、阻抗匹配、波形修复、信号杂波抑制和高电压隔离等作用。
网络变压器在以太网中的作用在以太网设备中，通过PHY接RJ45时，中间都会加一个网络变压器。有的变压器中心抽头接到地。而接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。
中间抽头有些接电源，而有些接地。这个主要是由使用的PHY芯片UTP口驱动类型决定的。这种驱动类型有两种，电压驱动和电流驱动。电流驱动的就要接电源；电压驱动的就直接接个电容到地即可。所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参考设计。接电源时要接不同的电压，也是所使用的PHY芯片资料里规定的UTP端口电平决定的。
从理论上来说，可以不需要接变压器，直接接到RJ45上也是能正常工作的。但是传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。可以有以下作用：
1、可以增强信号，使其传输距离更远；
2、使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；
3、当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。
