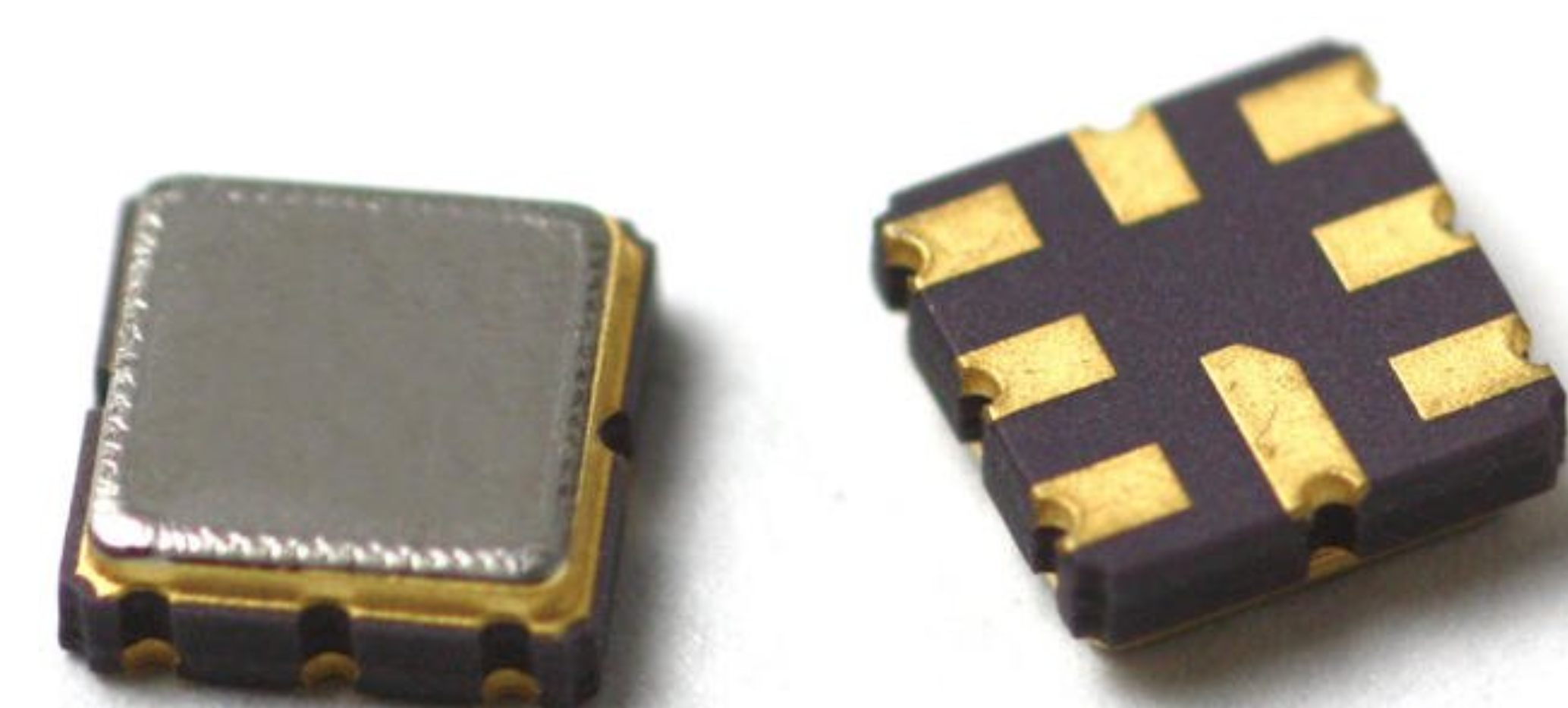

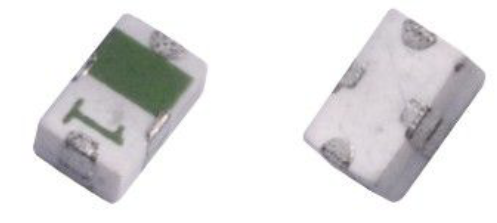

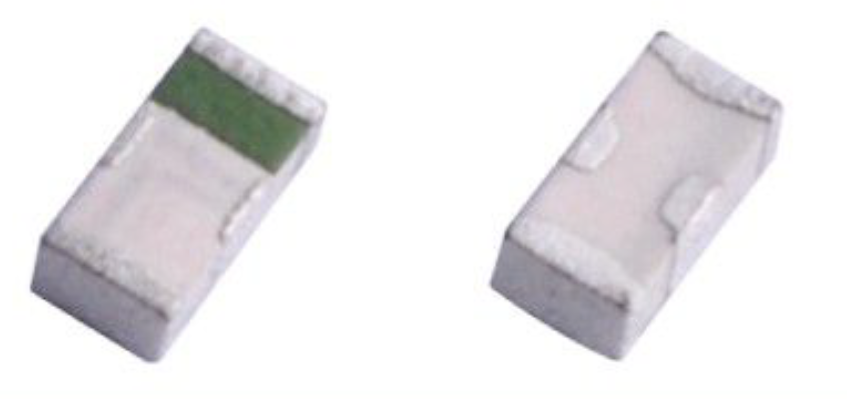

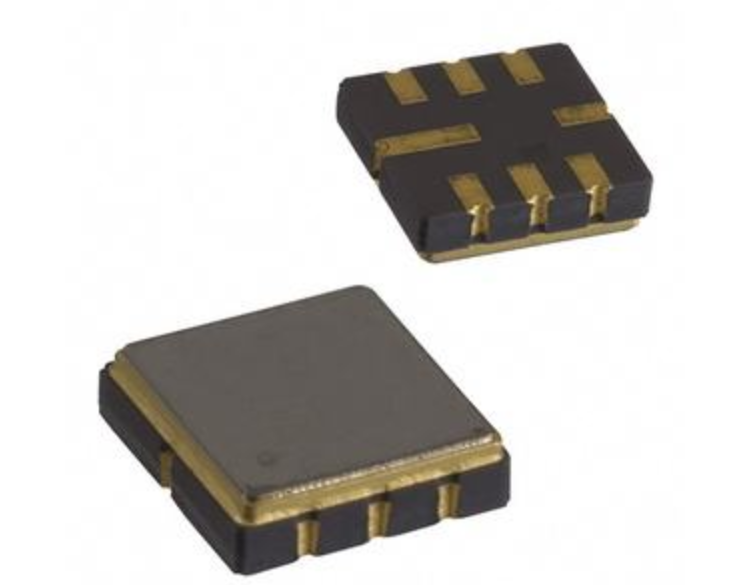

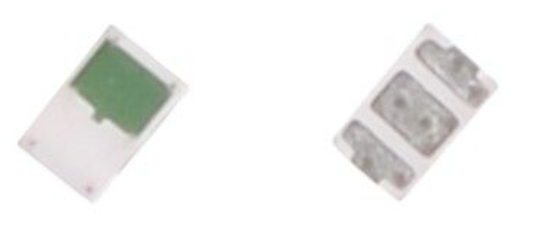

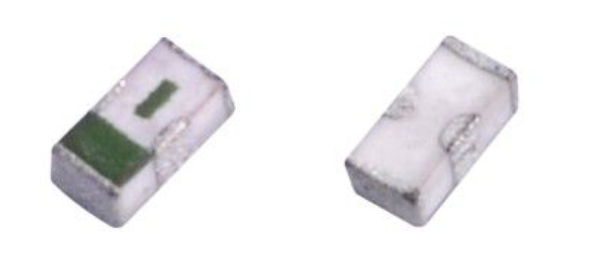

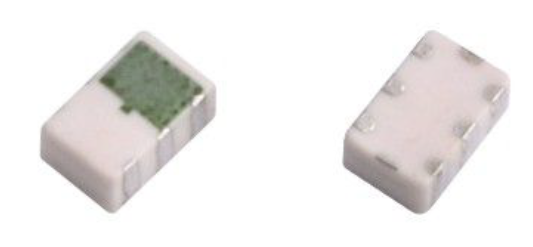

贴片滤波器

贴片滤波器

  • 发布时间:2020-09-10 15:35:51
  • 滤波器是由电容、电感和电阻组成的滤波电路。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除,得到一个特定频率的电源信号,或消除一个特定频率后的电源信号。
  • 在线咨询

滤波器是一种选频装置,可以使信号中特定的频率成分通过,而极大地衰减其他频率成分。利用滤波器的这种选频作用,可以滤除干扰噪声或进行频谱分析。换句话说,凡是可以使信号中特定的频率成分通过,而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。滤波器,是对波进行过滤的器件。“波”是一个非常广泛的物理概念,在电子技术领域,“波”被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。该过程通过各类传感器的作用,被转换为电压或电流的时间函数,称之为各种物理量的时间波形,或者称之为信号。因为自变量时间是连续取值的,所以称之为连续时间信号,又习惯地称之为模拟信号(Analog Signal)。

滤波是信号处理中的一个重要概念,在直流稳压电源中滤波电路的作用是尽可能减小脉动的直流电压中的交流成分,保留其直流成分,使输出电压纹波系数降低,波形变得比较平滑。

主要参数

滤波器的主要参数:

中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。窄带滤波器常以插损最小点为中心频率计算通带带宽。

截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。通常以1dB或3dB相对损耗点来标准定义。相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。

通带带宽:指需要通过的频谱宽度,BW=(f2-f1)。f1、f2为以中心频率f0处插入损耗为基准。

插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。

纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰值。

带内波动(Passband Ripple):通带内插入损耗随频率的变化量。1dB带宽内的带内波动是1dB。

带内驻波比(VSWR):衡量滤波器通带内信号是否良好匹配传输的一项重要指标。理想匹配VSWR=1:1,失配时VSWR>1。对于一个实际的滤波器而言,满足VSWR<1.5:1的带宽一般小于BW3dB,其占BW3dB的比例与滤波器阶数和插损相关。

回波损耗(Return Loss):端口信号输入功率与反射功率之比的分贝(dB)数,也等于20Log10ρ,ρ为电压反射系数。输入功率被端口全部吸收时回波损耗为无穷大。

阻带抑制度:衡量滤波器选择性能好坏的重要指标。该指标越高说明对带外干扰信号抑制的越好。通常有两种提法:一种为要求对某一给定带外频率fs抑制多少dB,计算方法为fs处衰减量;另一种为提出表征滤波器幅频响应与理想矩形接近程度的指标——矩形系数(KxdB>1),KxdB=BWxdB/BW3dB,(X可为40dB、30dB、20dB等)。滤波器阶数越多矩形度越高——即K越接近理想值1,制作难度当然也就越大。

延迟(Td):指信号通过滤波器所需要的时间,数值上为传输相位函数对角频率的导数,即Td=df/dv。

带内相位线性度:该指标表征滤波器对通带内传输信号引入的相位失真大小。按线性相位响应函数设计的滤波器具有良好的相位线性度。

按所处理的信号分为模拟滤波器和数字滤波器两种。

按所通过信号的频段分为低通、高通、带通、带阻和全通滤波器五种。

低通滤波器:它允许信号中的低频或直流分量通过,抑制高频分量或干扰和噪声;

高通滤波器:它允许信号中的高频分量通过,抑制低频或直流分量;

带通滤波器:它允许一定频段的信号通过,抑制低于或高于该频段的信号、干扰和噪声;

带阻滤波器:它抑制一定频段内的信号,允许该频段以外的信号通过,又称为陷波滤波器。

全通滤波器:全通滤波器是指在全频带范围内,信号的幅值不会改变,也就是全频带内幅值增益恒等于1。一般全通滤波器用于移相,也就是说,对输入信号的相位进行改变,理想情况是相移与频率成正比,相当于一个时间延时系统。
