集成若干单一电阻，内部方式可以串联，或者并联；简化PCB板设计、安装更加方便、保证SMT 焊接质量、减小成套设备的体积
阻抗匹配Impedance matching
➤ 优点：阻抗匹配后对本级信号基本无影响
➤ 关系：阻抗是电阻与电抗在向量上的总和
➤ 负载阻抗与电源内阻的阻抗匹配
➤ 负载阻抗与传输线阻抗的阻抗匹配
➤ 负载阻抗和信源内阻的阻抗匹配
➤ 满足高频电路的阻抗匹配
3. 匹配条件matching term
➤ 负载阻抗等于信源内阻，即辐角与模相等，在负载阻抗上可以得到无失真的电压传输
➤ 负载阻抗等于信源内阻的共轭值，它们的模相等且辐角之和为零。在负载阻抗上可以得到最大 功率。这种匹配条件称为共轭匹配。如果信源内阻和负载阻抗均为纯阻性，则两种匹配条件是等同的

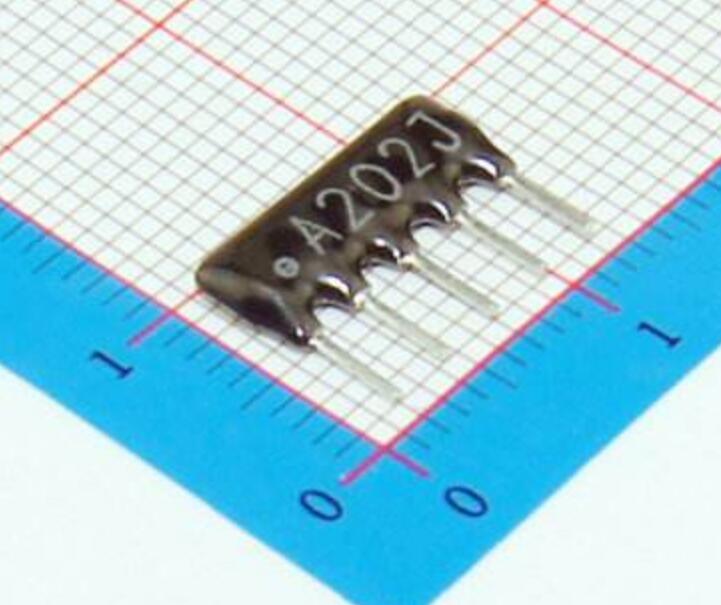

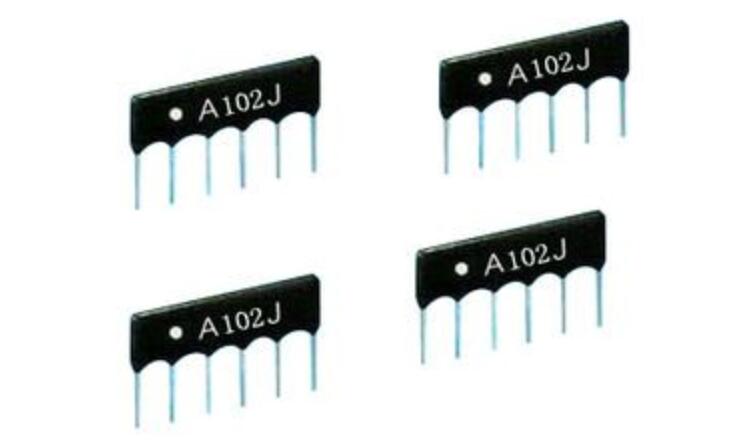

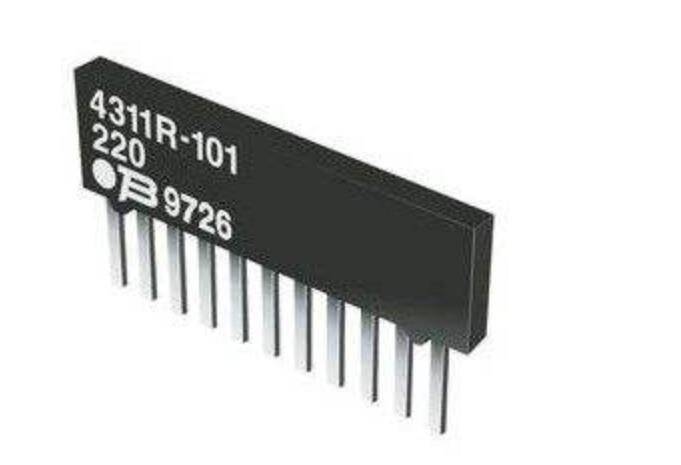

排阻具有方向性，与色环电阻相比具有整齐、少占空间的优点。
1与a 2与b 3与c 4 与d之间的电阻都是10欧，与其它的管脚没有任何关系．就是一排电阻，做在了一个原件上．
有的还有一个公脚，就是为了方便使用，拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值，除公共脚外其它任意两脚阻值是标称值的两倍，很明显任意两脚是通过公共脚串联的，应用在有很多上下拉电阻的场合特方便，比如并行通讯线上，还节省空间。
