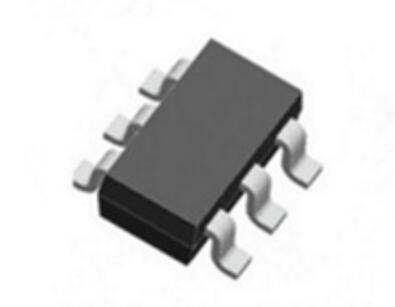

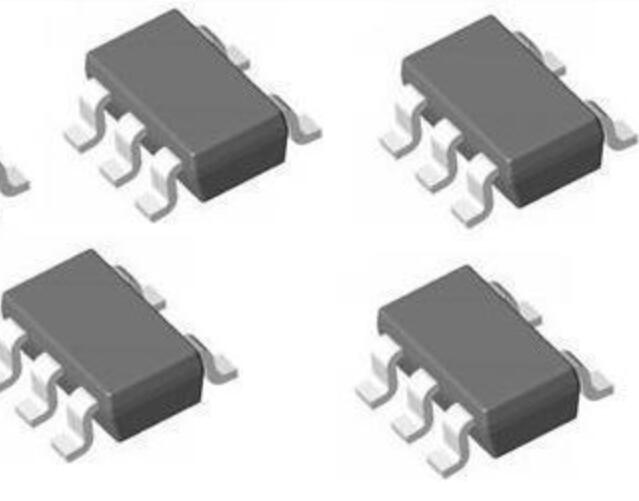

双极性晶体管是电子学历史上具有革命意义的一项发明,其发明者威廉·肖克利、约翰·巴丁和沃尔特·布喇顿被授予了1956年的诺贝尔物理学奖。
这种晶体管的工作,同时涉及电子和空穴两种载流子的流动,因此它被称为双极性的,所以也称双极性载流子晶体管。这种工作方式与诸如场效应管的单极性晶体管不同,后者的工作方式仅涉及单一种类载流子的漂移作用。两种不同掺杂物聚集区域之间的边界由PN结形成。
双极性晶体管由三部分掺杂程度不同的半导体制成,晶体管中的电荷流动主要是由于载流子在PN结处的扩散作用和漂移运动。以NPN晶体管为例,按照设计,高掺杂的发射极区域的电子,通过扩散作用运动到基极。在基极区域,空穴为多数载流子,电子是少数载流子。由于基极区域很薄,这些电子又通过漂移运动到达集电极,从而形成集电极电流,因此双极性晶体管被归到少数载流子设备。
双极性晶体管能够放大信号,并且具有较好的功率控制、高速工作以及耐久能力,,所以它常被用来构成放大器电路,或驱动扬声器、电动机等设备,并被广泛地应用于航空航天工程、医疗器械和机器人等应用产品中。
