快恢复二极管的内部结构与普通PN结二极管不同，它属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压（耐压值）较高。

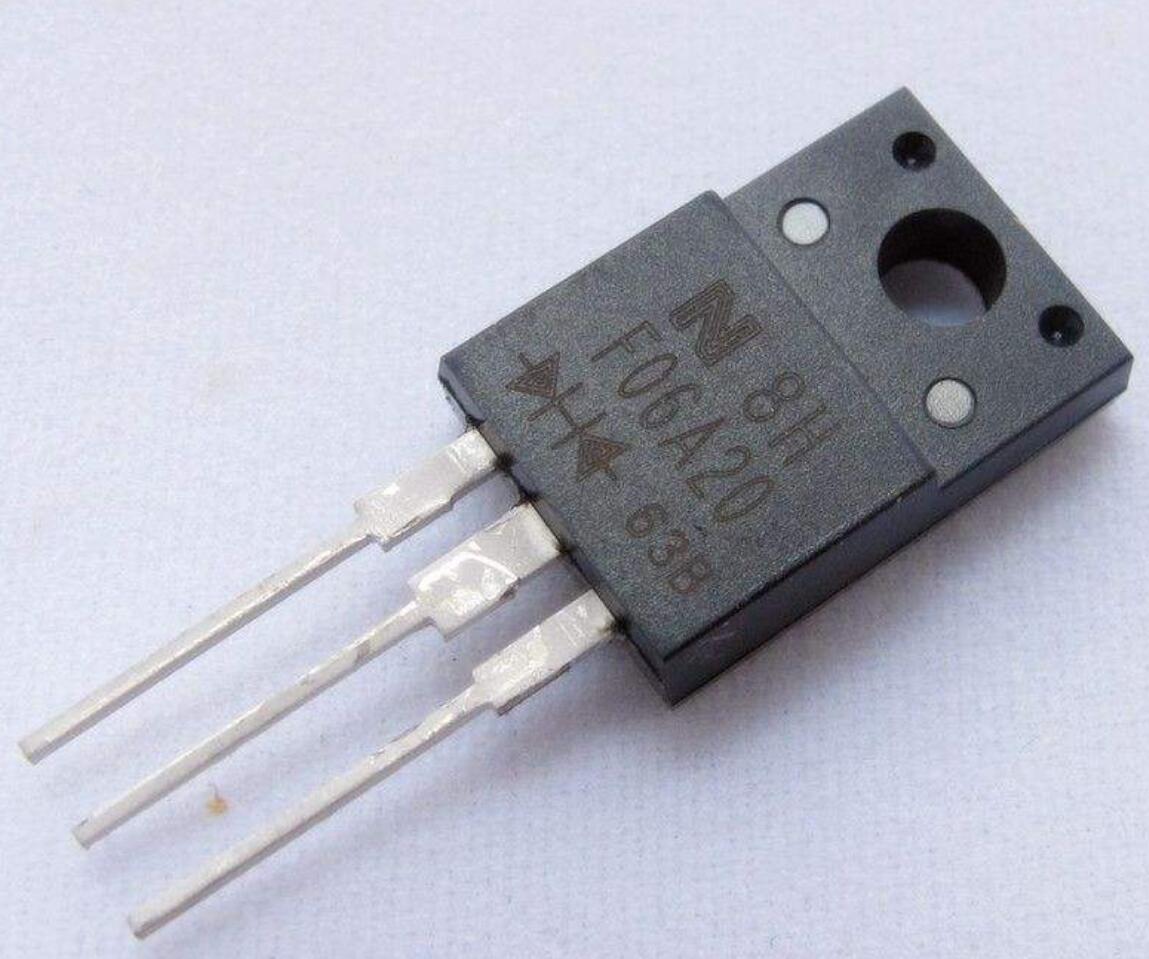

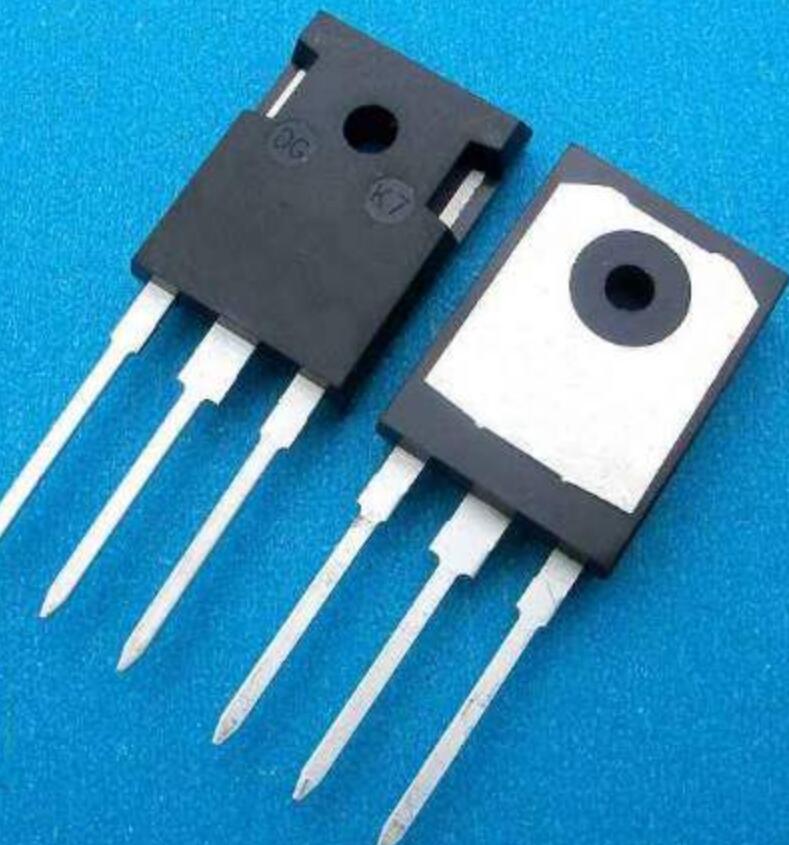

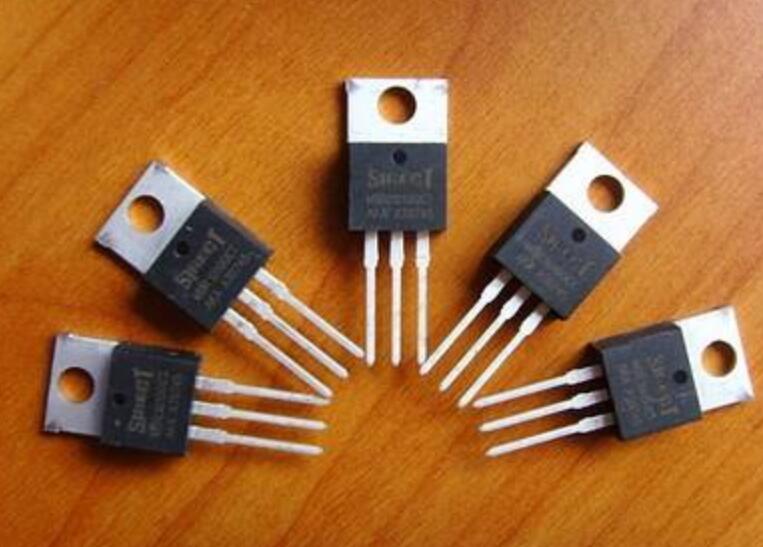

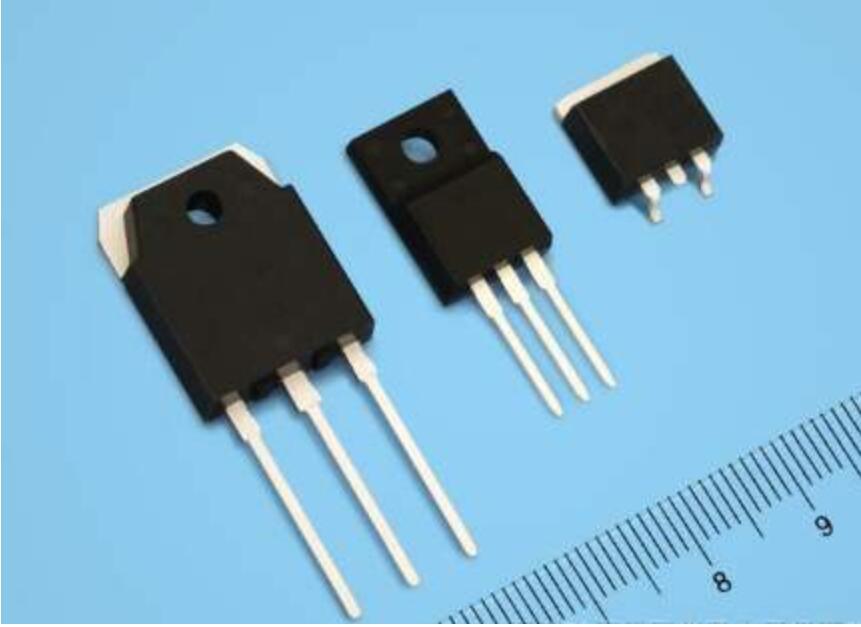

快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小，使其trr可低至几十纳秒。20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管（亦称双管）两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。图2(a)是C20-04型快恢复二极管（单管）的外形及内部结构。(b)图和(c)图分别是C92-02型（共阴对管）、MUR1680A型（共阳对管）超快恢复二极管的外形与构造。它们均采用TO-220塑料封装，几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量（几百安～几千安）的管子则采用螺栓型或平板型封装形式。
